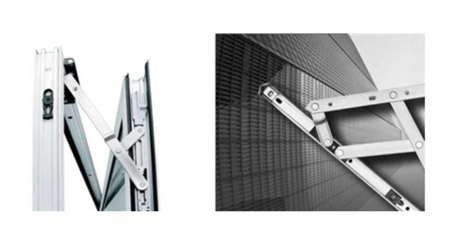

定义：全称不锈钢滑撑铰链是种用于连接窗扇、窗框，使窗户能开启和关闭的连杆式活动链接装置。

性能指标:

1、一组滑撑的自定位力可调整到不小于40N。

2、外开窗滑撑的启闭力不应大于40N，在0～300mm的开启范围下，外开上悬用滑撑的启闭力不应大于40N。

3、反复启闭25000次后，窗扇启闭力不应大于80N。

产品理念：

1、选用最优良的不锈钢制造。

2、特殊的结构设计，不需附加支撑，打开窗户即能保持窗户在任何角度，不会因重力而滑下。

3、可分节调节开启角度。

4、用于轻型上悬窗中，可单独使用，用于重型窗时需增加支撑。

5、符合JG/T 127-2007《建筑门窗五金件—滑撑》标准。

6、因技术改进和产品通用性提高，不断及时更新，具体尺寸参数以实物为准。

7、窗型宽高比不能大于1.5倍。

使用范围：外平开窗（窗扇宽度小于750mm），外上悬窗（窗扇开启最大极限距离300时，扇高度应小于1200mm）

滑撑的选用和安装

滑撑的选用

1、滑撑的选用需根据窗户的重量和窗型大小确定

a 滑撑的要求承重=窗扇的重量（玻璃重量+窗扇型材重量）*安全系数1.3—1.5。由窗重查《滑撑铝窗规格表》得到滑撑所满足承重要求的系列或规格。

b 滑撑的长度规格选用：一般情况下是窗宽的2/3，如果窗户较轻时，可以为1/2。上悬窗在选用铰链时，一般情况下选用的铰链为窗高的1/2。

c 根据分别满足第a、b项窗重和窗户尺寸的要求从滑撑铝窗规格表中查得滑撑的规格长度。

d 窗扇的最大开启角度还与滑撑系列的选用及安装位置有关。

e 窗扇的宽高比应小于1：5.

f HH2、HHKX系列滑撑一般用于上悬窗，HH3系列单支点滑撑一般用于外平开窗。

2、滑撑紧固螺丝或螺钉的选用

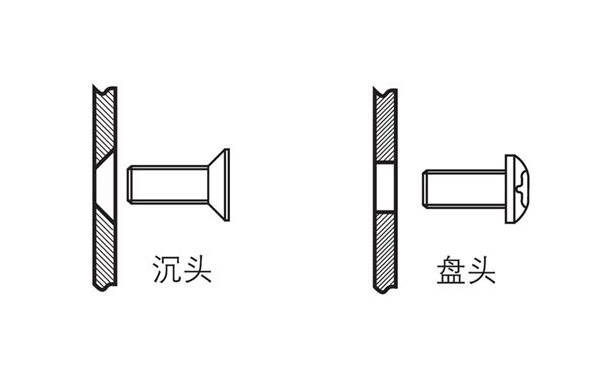

a 滑撑紧固采用M5*8不锈钢螺丝，分别为：沉头和盘头。

b 根据实际情况合理用螺丝或螺钉，在此建议凡是有沉孔的地方必须用沉头，其他地方如滑槽或没有沉孔的地方则用盘头，这样才能保证其安装的牢固可靠性。

c 必须使滑撑与窗扇及窗框紧密连接，不得松动。所有螺丝孔都必须拧上螺丝或螺钉，少一个都必将影响到滑撑使用时的拉力。

d 建议有必要的情况下，铝型材底部垫上衬钢，固定采用盘头螺丝。

3、滑撑对型材的配合要求与安装

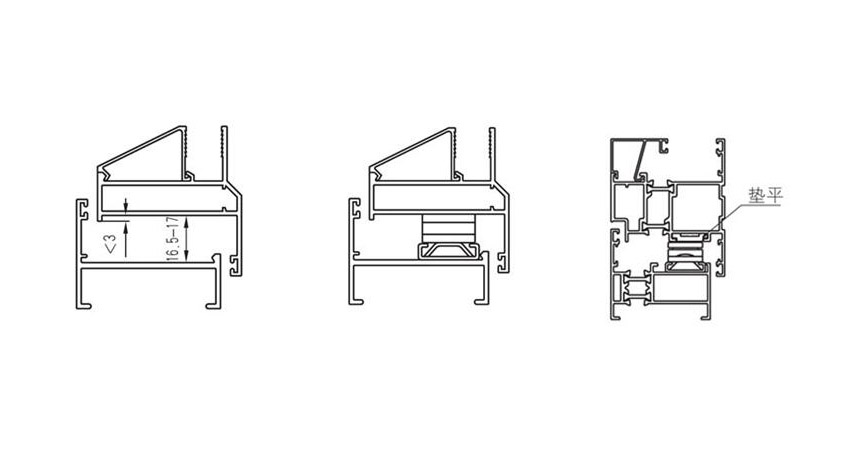

a 安装滑撑时应保证窗框扇之间的距离为滑撑的叠高，一般为16.5～17毫米，不同的系列及规格有不同的叠高，具体技术参数见后面滑撑系列和实物。

b 安装时还需注意滑撑应尽量靠窗框的外边缘，三角头要靠框边放，同时保证上下两支滑撑要同在一垂直面上。

4、滑撑的维护

滑撑需要定期的检查维护，滑撑的底槽中不能落入沙子、水泥、石灰等硬质杂物和酸碱性腐蚀物，及太多的灰尘等，这样会使窗户在开关时不顺畅，滑撑中应定期的加入一润滑油。

5、产品技术参数若有变化，恕不另行通知，必要时请咨询我司技术部。
